- 今回、e-猫楽園をリニューアルするにあたり、サーバーPCも新調することにしました。それまで使用していたサーバーPCは、ASRock AD2700-ITXマザー（Atomプロセッサー D2700搭載）を使用した自作PCでしたが、CPUの制約で32bit版のOSしか稼働しませんでした。今後のことを考え、いつか64bit版のOSが稼働するPCに乗り換えようと考えていましたが、ちょうど良い機会でしたので、サーバーPCを新調することにしました。
- DS68Uは省電力版のCPUインテル Celeron 3855Uを搭載したベアボーンPCで、サイドパネルを開けてHDDとメモリを取り付ければ完成という、組み立てと言うにはおこがましいものですが、OSにLinux（Ubuntu 16.04 ja 64bit版）を搭載する場合はメーカーサポートは一切ありません。（スペック表には稼働すると書かれていますが。）
- パーツ一覧
- ベアボーン……【Shuttle「ファンレススリムベアボーン DS68U】プロセッサー：インテル Celeron 3855U（1.6GHz /2MBキャッシュ/TDP15W）、対応メモリー：DDR3L-1600 So-DIMM×2（最大32GB）デュアルチャンネル対応、オンボードグラフィック：インテル HD graphics 510、コネクタ形状： D-Sub×1、HDMI×1、オンボードコネクター：Serial ATA 6Gbps×1、M.2 Type M Key×1（type 2280、type2260、type2242対応）、M.2 Type A,E×1（type2230対応、無線LANモジュール占有)、外部接続端子（前面）：USB：USB3.0×2、USB2.0×2、COMポート×2（RS232+RS232/RS422/RS485）、カードリーダー×1 (SDXC/SDHC/SD 対応)、外部接続端子（背面）：LAN×2、オーディオ：ヘッドホン出力×1、マイク入力×1、電源：65W ACアダプター
- メモリ……CFD販売 ノートPC用メモリ W3N1600CM-4G/PC3L-12800(DDR3L-1600) 4GBx2枚
- HDD……HGST(エイチ・ジー・エス・ティー) Travelstar 0S03794/500GB パッケージ版 2.5インチ ※WEBサーバーは常にログを書き込むため、SSDは不向き。サーバー用途なら、HDDで十分です。
- 組み立てる
言語別の組み立てマニュアルがたくさん入っていましたが、見たのはケースの開け方、メモリとHDDの取り付け方のところだけです。まず、サイドパネルのネジを2つ外します。メモリスロットとHDD用のSATAコネクタ、M.2コネクタが見えます。M.2 SSDからの起動も出来るのできるのですが、サーバーは常に電源を入れっぱなしのため、高速起動の必要はありません。- サイドパネルを開けます。
- SO-DIMMメモリスロットにメモリを2枚取り付けます。
- HDDは取り付け用パネルを外して、HDDをネジ止めしてから戻します。
- サイドパネルを閉めて完了です。（所要時間10分程度）
1

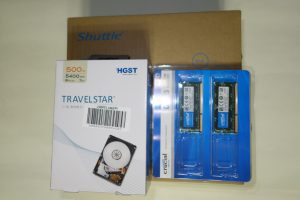

2 3 4 5 6 7 8 9 10 - 今回購入したパーツ一式です。（と言っても3点）

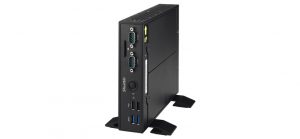

- Shuttle DS68U本体

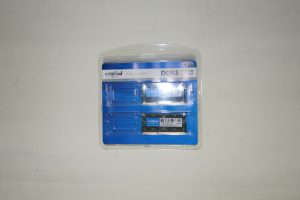

- メモリ（W3N1600CM-4G）

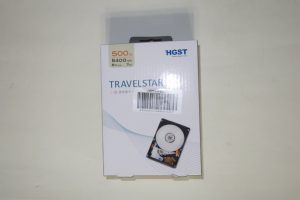

- HDD（HGST Travelstar 0S03794）

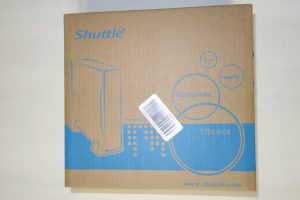

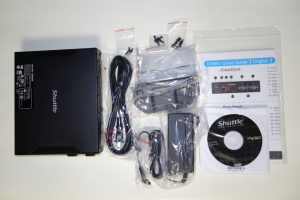

- Shuttle DS68Uのパッケージ一式

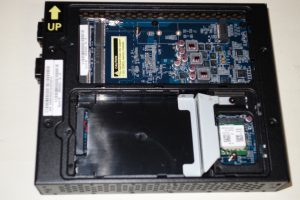

- Shuttle DS68Uのサイドパネルを開けたところ。手前がHDDスペース、奥にSO-DIMMとM.2 SSDのスロットがあります。
- メモリとHDDを取り付けたところです。
- 組み立て後（側面）
- 組み立て後（前面）

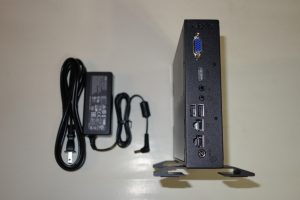

- 組み立て後（背面）

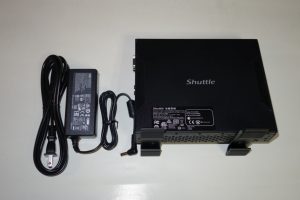

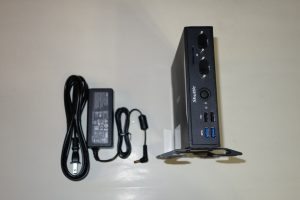

※ACアダプタと比べれば本体の小ささが分かります。
- OSのインストール
Linuxが稼働することはスペック表に書かれていますが、同時に”一切のサポート無し”とも書かれています。ネットで検索すると、型番が近いShuttleのベアボーンにLinux（Ubuntu）をインストールする例がありました。
◎kledgebさんのサイト：https://kledgeb.blogspot.jp/2015/10/ubuntu-1510-uefi1-uefipcubuntu-1510-efi.html- WindowsでUSBメモリのライブメディアを作成します。
https://kledgeb.blogspot.jp/2014/04/ubuntu-1404-4-windowsusb.html
「Universal USB Installer」をダウンロードしてWindows PCにインストールします。 - Ubuntuの日本語環境のサイトからD/Lしたインストールイメージを使って、空のUSBメモリ（8GB以上）にライブメディアを作成します。
https://www.ubuntulinux.jp/japanese
ubuntu-ja-16.04-desktop-amd64.iso（ISOイメージ） - Ubuntu Desktop 16.04 jaのインストール
- 起動時にF2(DEL)を押してBIOSを起動します。
- Boot > Boot Mode > UEFIに変更します。
- Boot > Boot Device Priority > First BootをUSB Memory（USB Key）に変更します。
- Exit > Exit Saving Changes > OKすると、PCが再起動します。
- USBメモリを差します。
- USBからubuntu 16.04が起動し、試用モードのデスクトップが開きます。
- ubuntuのインストールを選択します。
- UEFIモードでインストールしていますので、日本語環境の指定、ユーザー名の入力程度で細かい設定は不要です。
- インストールが完了したら、USBメモリを抜いて、BIOSのBoot Device PriorityをHDDに変更します。
- 再起動後、ubuntuが起動し、デスクトップが表示されます。
- ターミナルからdfと打ち込むと、LinuxのOS領域、Swap領域、残りの領域すべてがユーザー用になってるはずです。
※これでOSのインストールは完了です。
- WindowsでUSBメモリのライブメディアを作成します。
- 使用感
DS68Uは非常に発熱が少なく、天板を触っても少し暖かいくらいです。さすがにCore i3ほどの性能は出ませんが、Atom D2700に比べれば速く、WEBページのレスポンス速度も向上しました。DS68Uは工業用のPC規格で作られているため、小さい割に堅牢で前面にCOM Port端子（キャップが付属しいます）が2個付いているという”無骨な姿”がいかにもサーバーPCらしくて気に入りました。
- 購入先（すべてAmazonで購入、5/9現在の価格）
1.Shuttle インテル Celeron 3855Uデュアルコアプロセッサ搭載 フル機能ファンレススリムベアボーン DS68U…22,980円
2.CFD販売 ノートPC用メモリ PC3L-12800(DDR3L-1600) 4GBx2枚 1.35V/1.5V両対応 無期限保証(Crucial by Micron) W3N1600CM-4G…6,710円
3.HGST(エイチ・ジー・エス・ティー) Travelstar 500GB パッケージ版 2.5インチ 5400rpm 8MBキャッシュ 7mm厚 SATA 6Gb/s 【3年保証】 0S03794…5,054円
